DCT-30無線測溫系統，解決開關柜設備“發熱”問題

來源：正瑞電子瀏覽：1982 發布日期：2023-12-07

發電廠、變配電站的高壓開關柜在長期運行過程中，開關的觸頭、電纜接頭以及與母線連接處等部位因老化或接觸電阻過大而發熱，據統計，因“過熱溫升”原因引起的高壓開關柜運行故障，約占高壓開關柜總故障率的36%，成為引發電力系統故障的主要原因之一。
  由溫升異常引起的高壓開關柜內的短路故障，可能會造成設備局部燒毀，甚至全部報廢，造成重大的人員傷亡和財產損失。因此對高壓開關柜內溫升重點區域進行實時溫度監測，才能有效保障電力系統更加安全可靠運行。
  山東正瑞開關柜無線測溫系統由顯示終端、溫度監測器、無線溫度傳感器、監控軟件等組成，系統采用先進的無線、無源傳感器技術，具有更可靠、更安全、更智能等優點，是當前開關柜溫度在線監測方案的最佳選擇。

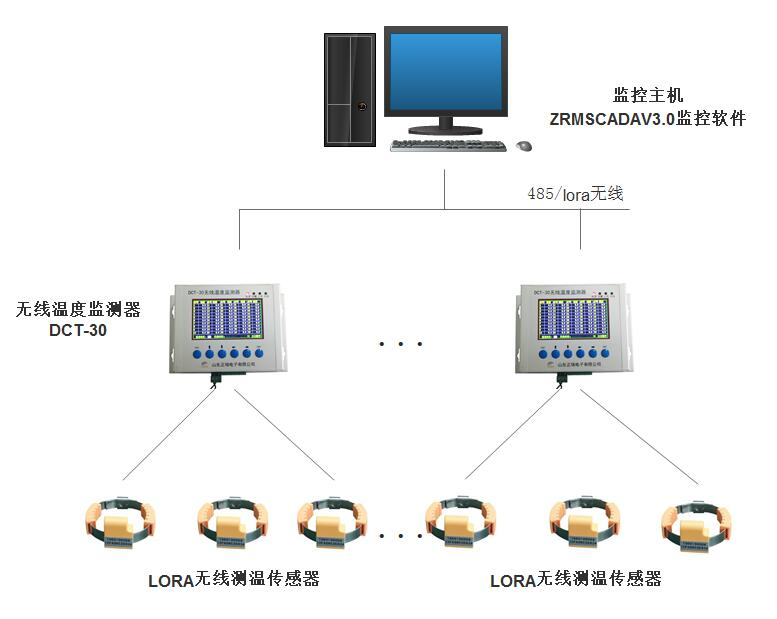

  山東正瑞開關柜無線測溫系統結構如下圖所示：

為什么采用無線測溫方式？
  高壓開關柜內溫升重點區域具有裸露的高壓電，傳統的有線測溫因絕緣問題不具備可行性。光纖測溫雖然能夠解決絕緣問題，但由于光纖測溫傳感器對環境潔凈度有著苛刻的要求，污染后的光纖傳感器因測溫精度存在誤差，往往不能滿足長期監測需求。
  山東正瑞開關柜無線測溫系統采用無線LORA通訊，與傳感器之間無電氣連接，沒有絕緣問題，傳感器與被測部位直接接觸，溫度測量精確，不受環境影響。
與紅外測溫方式比較
紅外測溫為非接觸式測溫，溫度信號易受電磁場干擾，而且開關柜內部結構狹小，很多時候無法安裝紅外探頭(紅外溫度探頭需正對被測部位)，而山東正瑞無線測溫系統則不受柜體結構的影響，能夠適應各種柜型。
山東正瑞開關柜無線測溫產品特點：
1）傳感器微型化設計，低功耗運行，適合所有的開關柜及電纜接頭等多種部位的溫度監測；
2）傳感器無需電池，感應取電，感應電源采用小CT磁飽和技術由一次電流感應出電源；
3）主機自動識別傳感器，免維護設計；
4）測溫原件采用耐高溫、高精度熱敏電阻。
5）主機大功率接收天線，信號傳輸，無懼“柜門”；
6）寬屏觸摸顯示終端，顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；報警功能，探測器報警，溫度超限自動聲光報警，通信中斷報警等；
7）配置無線網關，數據多終端瀏覽（云平臺、就地顯示數據同步）；
8）無線LORA技術，在同樣的功耗條件下比其他無線方式傳播的距離更遠，實現了低功耗和遠距離的統一，它在同樣的功耗下比傳統的無線射頻通信距離擴大3-5倍。

在現代化的電力工程中之所以安裝開關柜無線測溫系統，主要是為了實現24小時全天候不斷監測安全運行，一旦溫度出現下滑或者出現巨變時可以第一時間的進行警報，在此作業的工作人員檢修時也更加安全，所以無線測溫系統對于電力工程來說至關重要，即出于工作質量的考量也是為了保證生產安全的目的。

TAG: 開關柜無線測溫無線測溫系統
